10.3 Tyhjennysvälineiden sijainnit

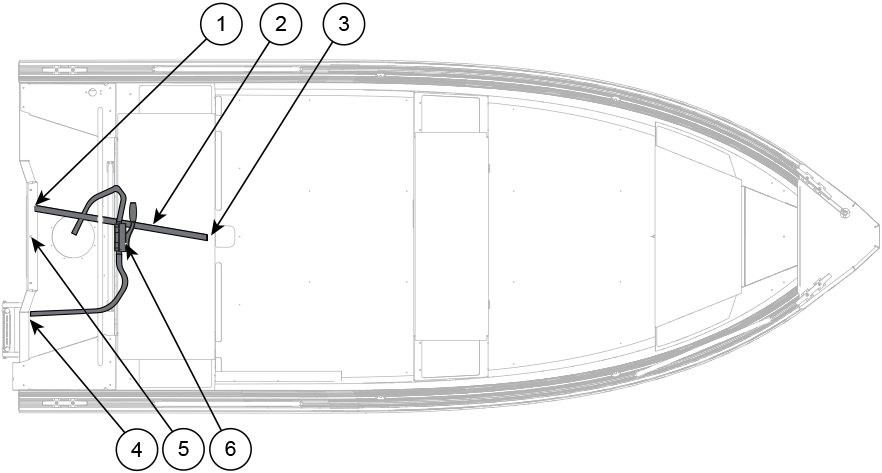

Kuva 1. Buster S tyhjennysvälineiden sijainnit
1 |
Poistoaukon sulkuläppä | 4 | Manuaalisen pilssipumpun läpivienti |
2 |
Avokansitilan tyhjennysputki | 5 | Perätulppa |
3 |
Sadeveden tyhjennyksen sulkutulppa | 6 | Manuaalinen pilssipumppu |

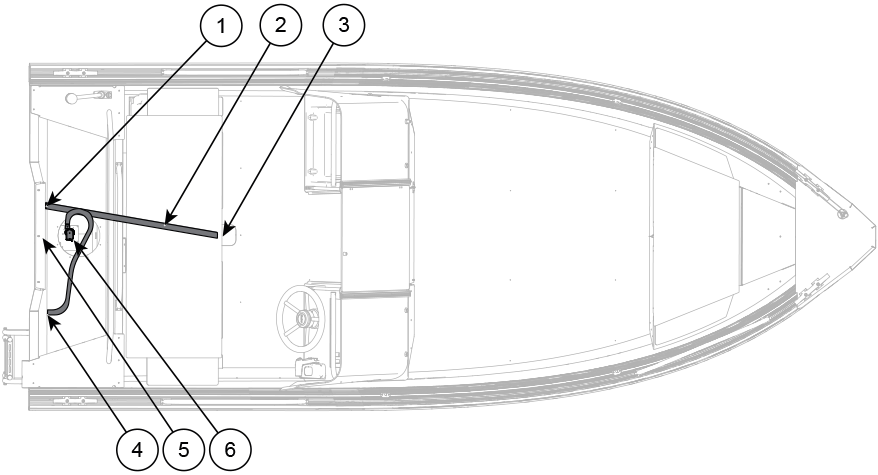

Kuva 2. Buster S1/S2/Scc tyhjennysvälineiden sijainnit
1 |
Poistoaukon sulkuläppä | 4 | Sähkökäyttöisen pilssipumpun läpivienti |
2 |
Avokansitilan tyhjennysputki | 5 | Perätulppa |
3 |
Sadeveden tyhjennyksen sulkuläppä | 6 | Sähköinen pilssipumppu ja pintakytkin |
