6.1.1 Hallintalaitteiden sijainnit

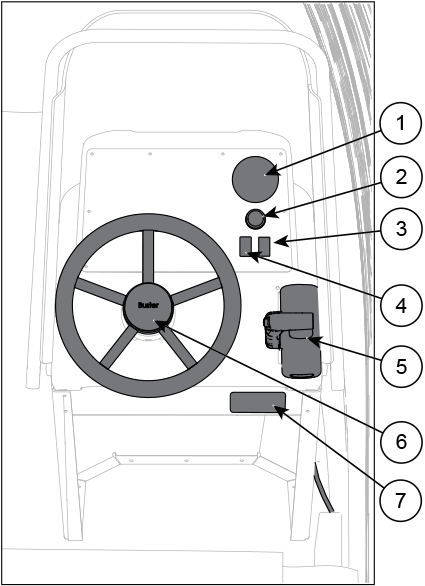

Kuva 1. Buster S1/S2/Scc ohjauspulpetin säätimet
1 |
Kierroslukumittari | 5 | Kaukohallintalaite |
2 |
12 V:n pistorasia | 6 | Ohjauspyörä |
3 |
Kulkuvalojen kytkin | 7 | Virta- ja käynnistyskytkin ja hätäkatkaisin |
4 |
Pilssipumpun kytkin |

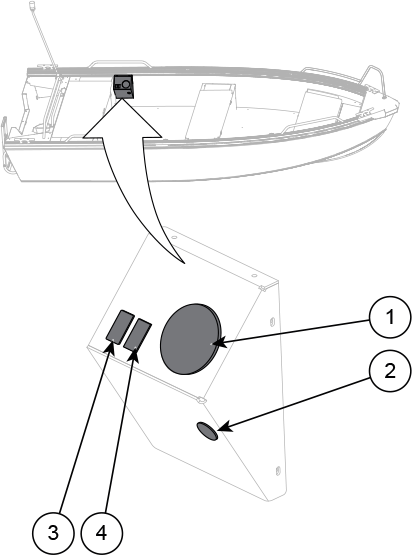

Kuva 2. Buster S mittariteline
1 |
Kierroslukumittari | 3 | Pilssipumpun kytkin |
2 |
12 V:n pistorasia | 4 | Kulkuvalojen kytkin |
Erillinen mittariteline on saatavilla lisävarusteena, kun Buster S on varustettu ohjauskahvallisella moottorilla, jossa on sähkökäynnistys.
