10.3 Dreneringsutstyrets plasseringer

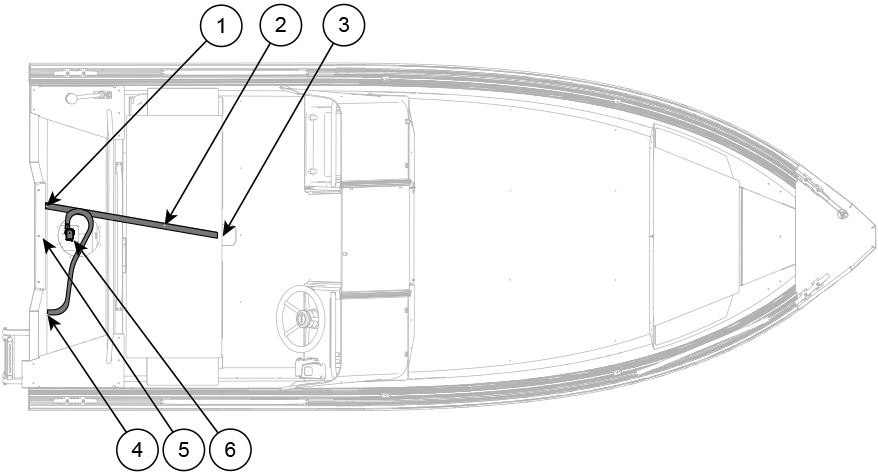

Figur 1. Buster S dreneringsutstyrets plasseringer
1 |
Stengeklaff | 4 | Manuell lensepumpe gjennom beslag |
2 |
Avløpssrør for åpent dekkrom | 5 | Bakplugg |
3 |
Stengeplugg regnvannsavløp | 6 | Manuell lensepumpe |

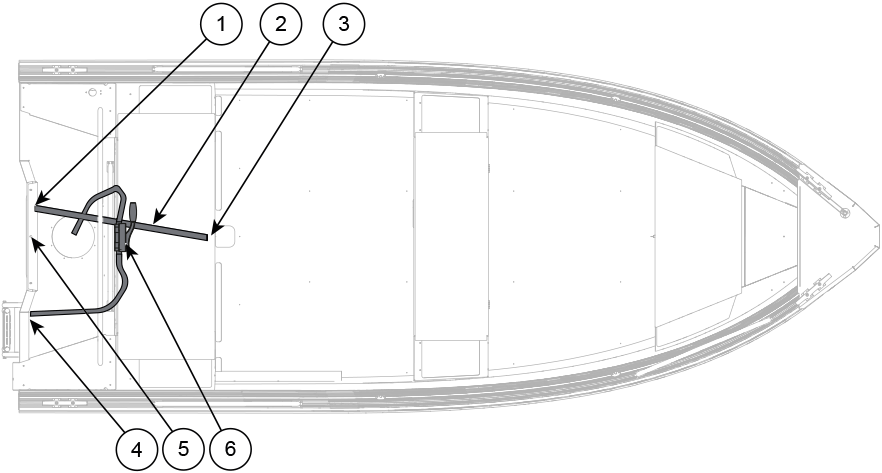

Figur 2. Buster S1/S2/Scc dreneringsutstyrets plasseringer
1 |
Stengeklaff | 4 | Elektrisk lensepumpe gjennom beslag |
2 |
Avløpssrør for åpent dekkrom | 5 | Bakplugg |
3 |
Stengeklaff for regnvannsavløp | 6 | Elektrisk lensepumpe og flottørbryter |
