9.2.1 Switch and fuse descriptions

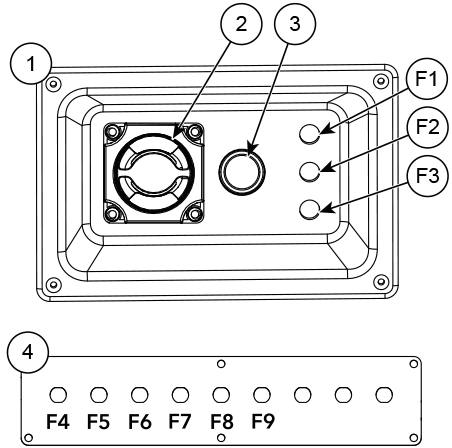

Figure 1. Buster L1/L2/Lcc main switch
and fuse panels
|
Position |
Description |
Amperage |
Position |
Description |
Amperage |
|---|---|---|---|---|---|
|
1 |
Main switch and fuse panel |
F4 |
Navigation lights |
5 A |
|
|
2 |
Main switch |
F5 |
NMEA |
3 A |
|
|
3 |
12 V socket |
F6 |
USB socket |
15 A |
|
|
4 |
Additional fuse panel |
F7 |
Fishfinder |
10 A |
|
|
F1 |
Buster Q |
5 A |
F8 |
Amplifier |
5 A |
|
F2 |
Bilge pump |
5 A |
F9 |
Extra |
15 A |
|
F3 |
Main fuse |
50 A |
