9.4.1 Locations of electrical equipment

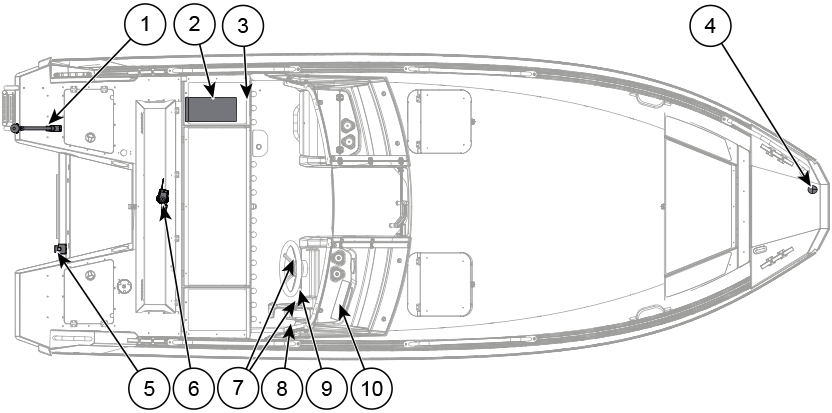

Figure 1. Buster L1 electrical equipment
1 |
Light mast | 6 | Bilge pump |
2 |
Battery | 7 | Loudspeakers |
3 |
Fuse panel and main switch | 8 | USB socket |
4 |
Navigation lights | 9 | Additional fuse panel |
5 |
Fishfinder | 10 | Buster Q |

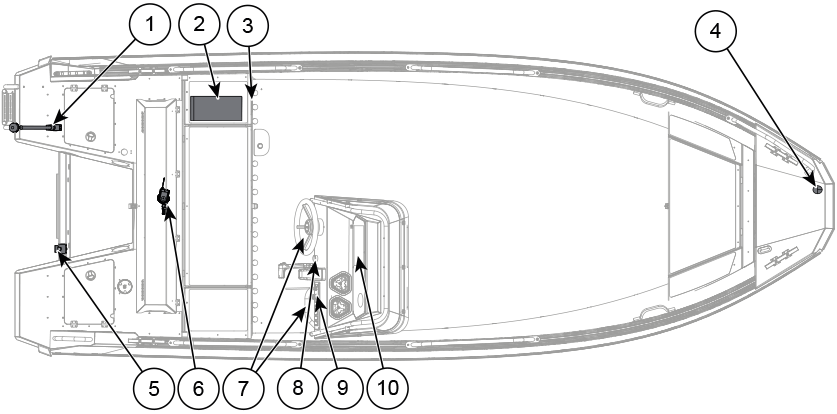

Figure 2. Buster L2 electrical equipment
1 |
Light mast | 6 | Bilge pump |
2 |
Battery | 7 | Loudspeakers |
3 |
Fuse panel and main switch | 8 | USB socket |
4 |
Navigation lights | 9 | Additional fuse panel |
5 |
Fishfinder | 10 | Buster Q |

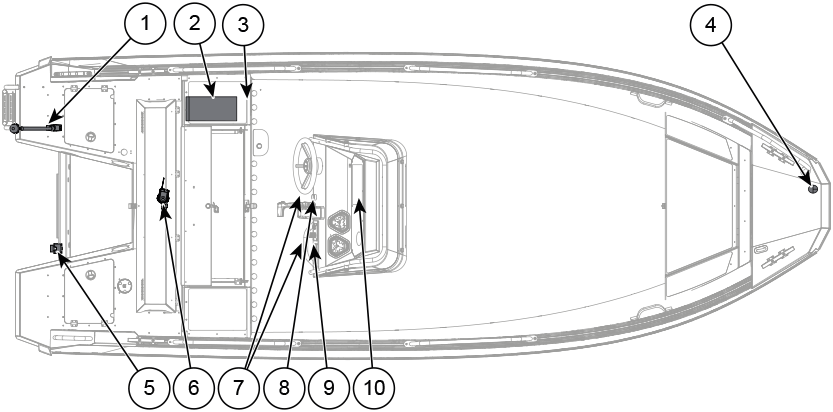

Figure 3. Buster Lcc electrical equipment
1 |
Light mast | 6 | Bilge pump |
2 |
Battery | 7 | Loudspeakers |
3 |
Fuse panel and main switch | 8 | USB socket |
4 |
Navigation lights | 9 | Additional fuse panel |
5 |
Fishfinder | 10 | Buster Q |
