6.1.1 Hallintalaitteiden sijainnit

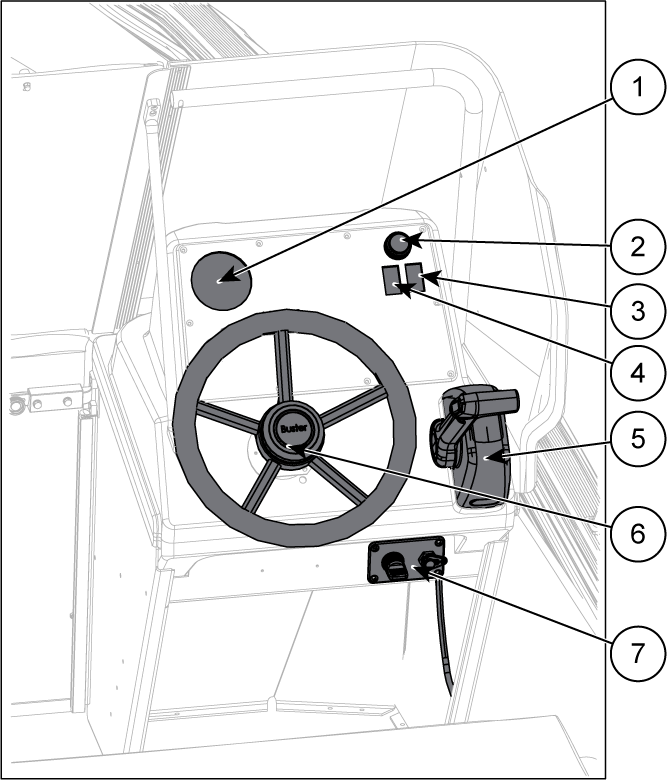

Kuva 1. Buster M1/M2 ohjauspisteen hallintalaitteet
1 | Kierroslukumittari | 5 | Kaukohallintalaite |
2 | 12 V:n pistorasia | 6 | Ohjauspyörä |
3 | Kulkuvalojen kytkin | 7 | Virta- ja käynnistyskytkin ja hätäkatkaisin |
4 | Pilssipumpun kytkin |

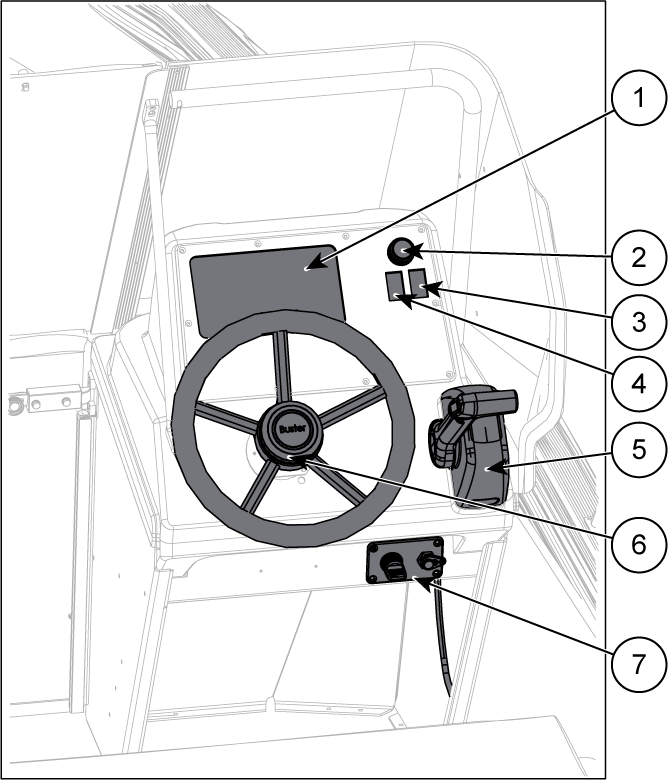

Kuva 2. Buster M1/M2 ohjauspisteen hallintalaitteet Buster Q:n kanssa
1 | Buster Q | 5 | Kaukohallintalaite |
2 | 12 V:n pistorasia | 6 | Ohjauspyörä |
3 | Kulkuvalojen kytkin | 7 | Virta- ja käynnistyskytkin ja hätäkatkaisin |
4 | Pilssipumpun kytkin |

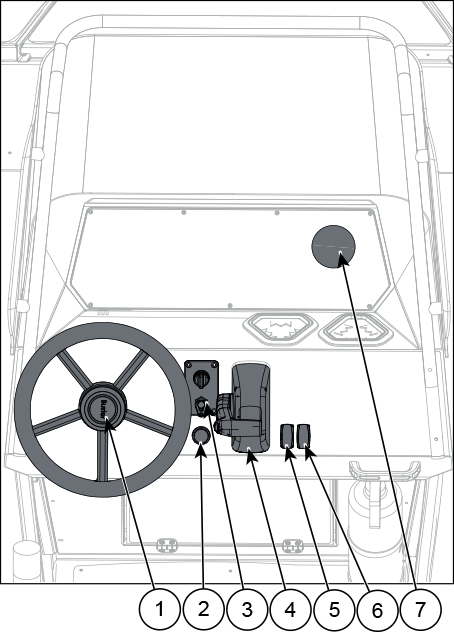

Kuva 3. Buster Mcc ohjauspisteen hallintalaitteet
1 |
Ohjauspyörä | 5 | Pilssipumpun kytkin |
2 |
12 V:n pistorasia | 6 | Kulkuvalojen kytkin |
3 |
Virta- ja käynnistyskytkin ja hätäkatkaisin | 7 | Kierroslukumittari |
4 |
Kaukohallintalaite |

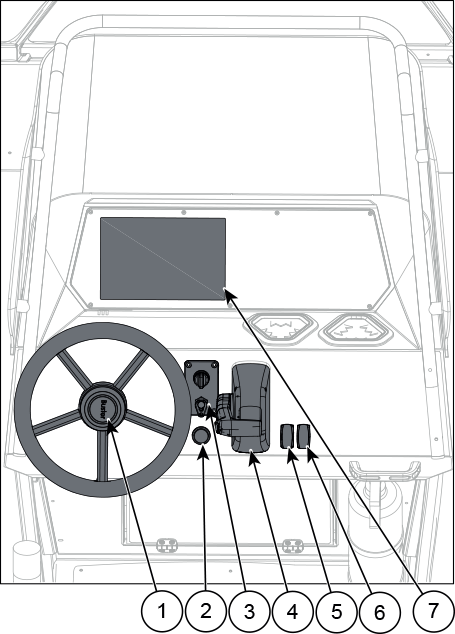

Kuva 4. Buster Mcc ohjauspisteen hallintalaitteet Buster Q:n kanssa
1 |
Ohjauspyörä | 5 | Pilssipumpun kytkin |
2 |
12 V:n pistorasia | 6 | Kulkuvalojen kytkin |
3 |
Virta- ja käynnistyskytkin ja hätäkatkaisin | 7 | Buster Q |
4 |
Kaukohallintalaite |
