9.2.1 Beschreibung der Schalter und Sicherungen

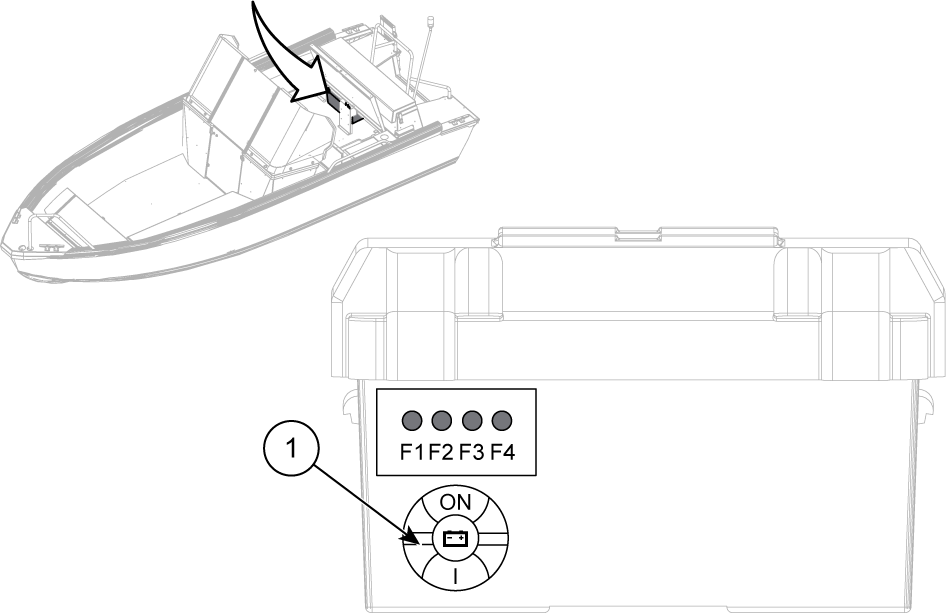

Abbildung 1. Buster M1/M2 Hauptschalter und Sicherungspanel
Position |
Beschreibung |
Stromstärke |
|---|---|---|
1 |
Hauptschalter |
|
F1 |
Navigationsleuchten |
5 A |
F3 |
12-V-Steckdose |
15 A |
F4 |
Buster Q* |
5 A |
*Wenn das Boot nicht mit Buster Q ausgestattet ist, ist die Sicherungsposition F4 nicht in Gebrauch.
