7.2 Drive battery system components

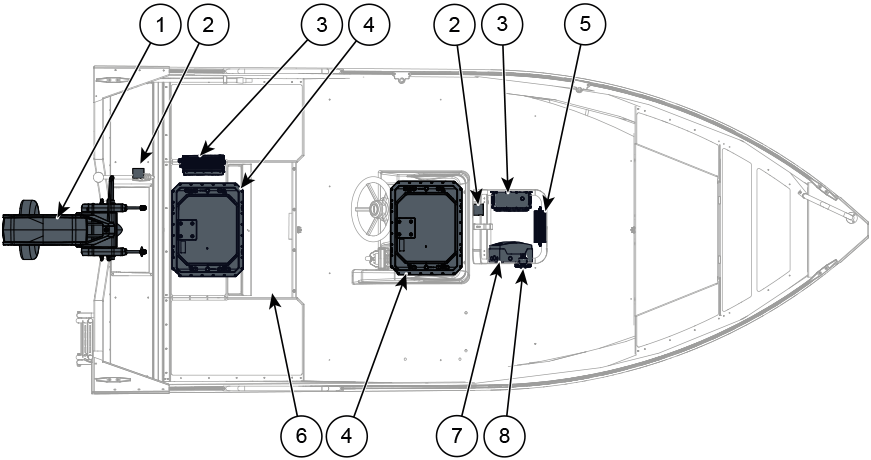

Figure 1. Buster XSr Torqeedo drive battery
system components
1 |
Motor | 5 | Galvanic converter |
2 |
Electric socket for charger | 6 | Drive system main switch |
3 |
Drive battery charger | 7 | Shore power RCD |
4 |
Drive battery | 8 | Shore power inlet plug |
