9.5.1 Standorte der elektrischen Ausrüstung

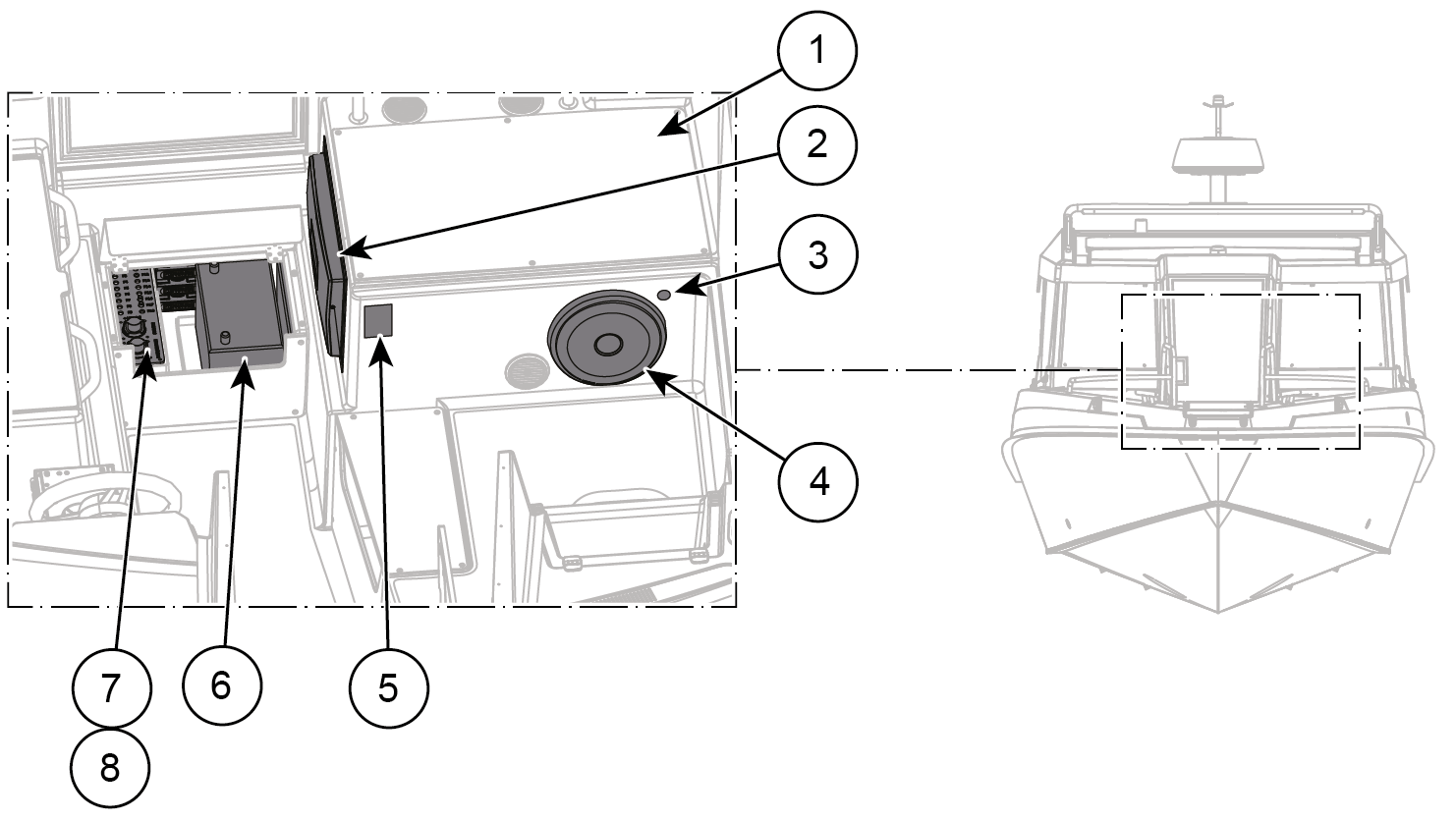

Abbildung 1. Blick in die Kabine
1 | Landstrom RCD | 5 | 230-V-Steckdose (Schuko) |
2 | Kühlschrank | 6 | Batterie |
3 | 12-V-Steckdose | 7 | Hauptschalter |
4 | Subwoofer | 8 | Sicherungspanel |

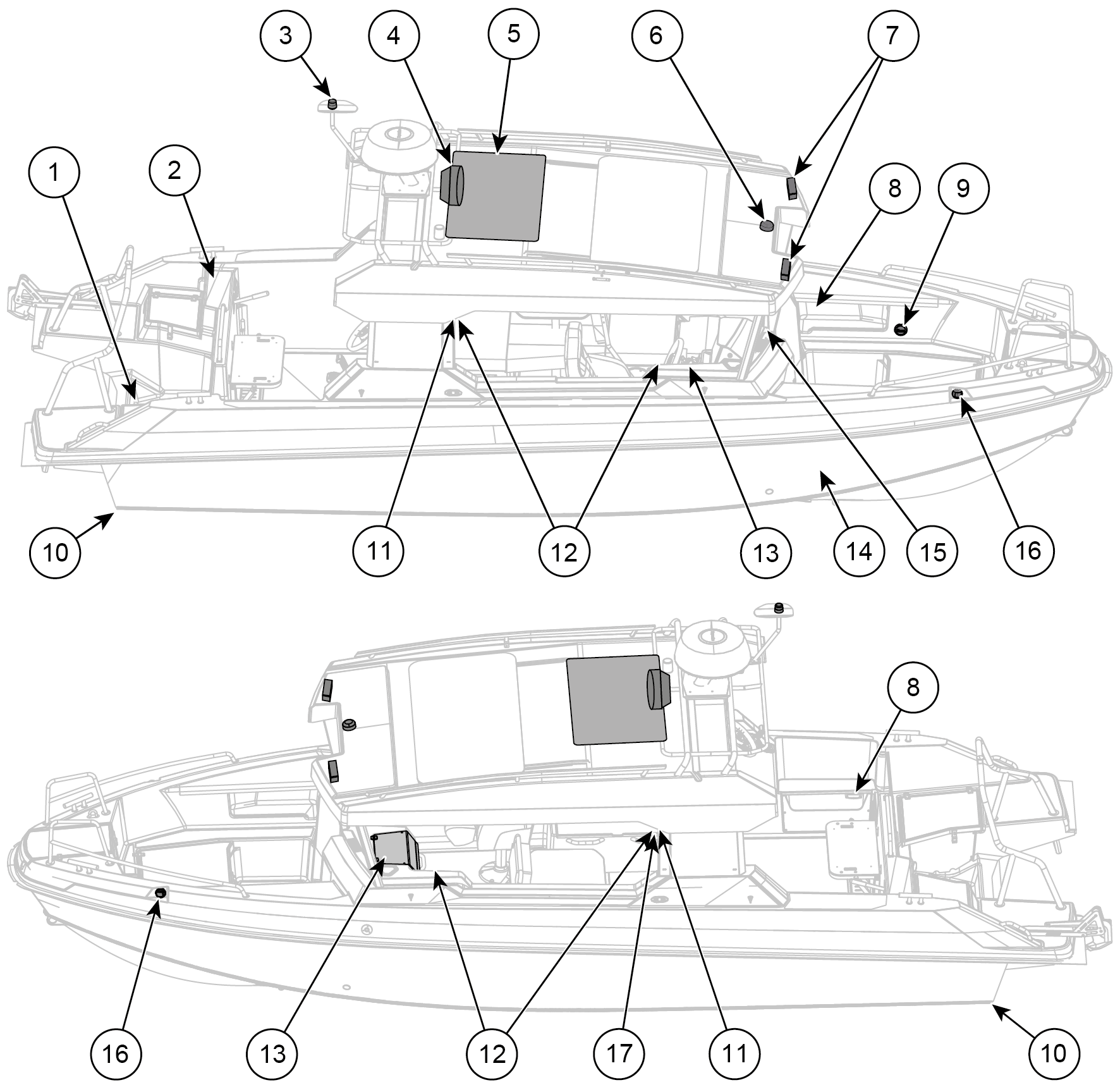

Abbildung 2. Seitenansicht
1 | Bilgenpumpe | 10 | Trimmklappen |
2 | Ankerwinde | 11 | Kabinenbeleuchtung |
3 | Lichtmast | 12 | Lautsprecher |
4 | Suchlicht | 13 | USB-Buchse |
5 | Sonnenkollektor | 14 | Bugstrahlruder |
6 | GPS-Antenne | 15 | Scheibenwischer |
7 | Fernlicht | 16 | Navigationsleuchten |
8 | Deckbeleuchtung | 17 | Bedienelemente des Sonnenkollektors (hinter dem Lautsprecher) |
9 | Landstrom |
