6.1.1 Standorte der Steuergeräte

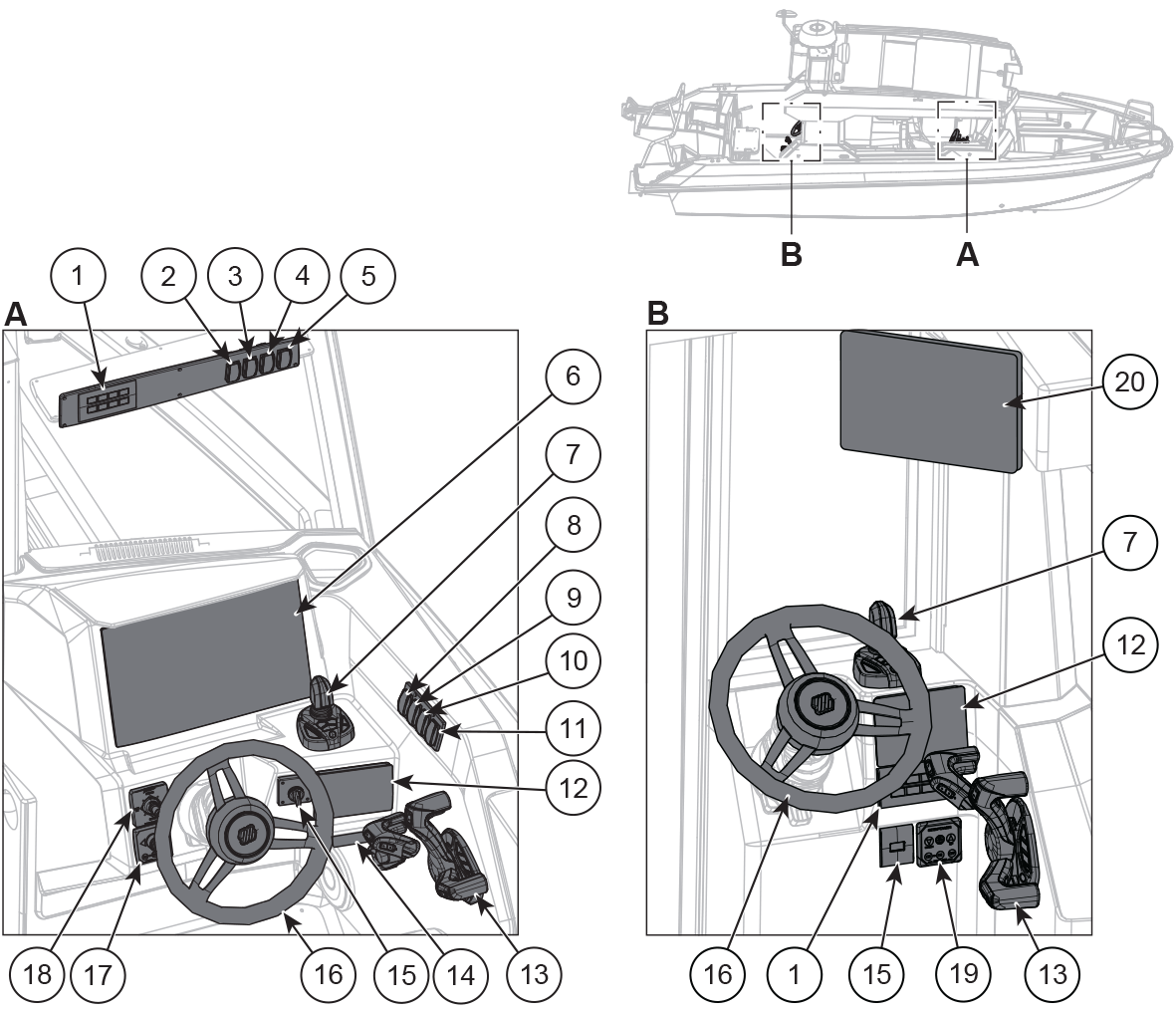

Abbildung 1. Bedienelemente am Steuerstand der Kabine (A) und optionale Bedienelemente am Außensteuerstand (B)
1 | Autopilot-Bedienfeld | 11 | Hupenschalter |
2 | Fernlichtschalter | 12 | CL-5 Touchscreen |
3 | Suchlichtschalter | 13 | Fernbedienung und Not-Aus-Schalter |
4 | Lichtschalter für das Kabinendach | 14 | Fernbedienung für Bugstrahlruder und Ankerwinde |
5 | Lichtschalter für Deckbeleuchtung | 15 | Taste zum Starten des Motors |
6 | Buster Q | 16 | Steuerrad |
7 | Joystick zum Manövrieren | 17 | Bugstrahlruder-Joystick |
8 | Schalter für die Scheibenwischer | 18 | Joystick zur Steuerung der Trimmklappen |
9 | Schalter für die Navigationslichter | 19 | Ankerwinde-Bedienfeld |
10 | Schalter für Bilgenpumpe | 20 | Q+ Anzeige |
