9.5.1 Standorte der elektrischen Ausrüstung

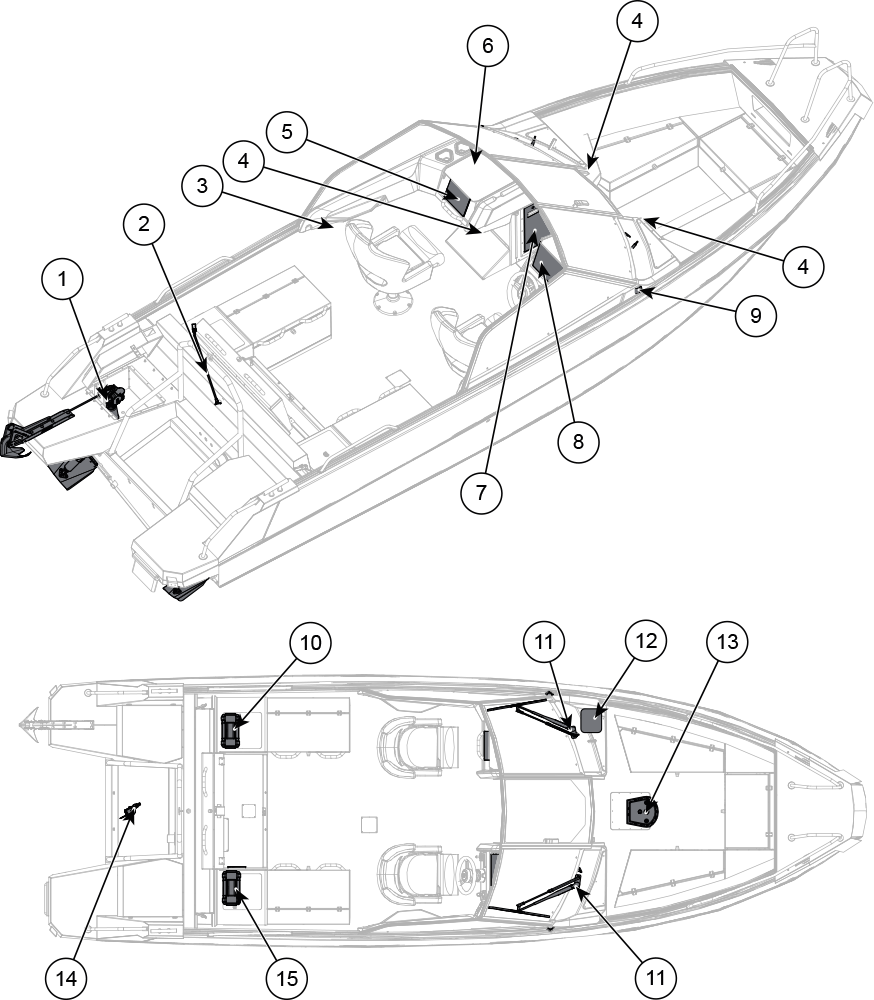

Abbildung 1. Buster Magnum/SuperMagnum elektrische Ausrüstung
1 | Ankerwinde | 9 | Navigationsleuchten |
2 | Lichtmast | 10 | Servicebatterie |
3 | 12-V-Steckdose | 11 | Scheibenwischer |
4 | Deckbeleuchtung | 12 | Bugstrahlruder-Steuergerät * |
5 | Buster Q+ | 13 | Bugstrahlruder |
6 | USB-Buchse | 14 | Bilgenpumpe |
7 | Kühlschrank | 15 | Hauptbatterie |
8 | Buster Q |
* Nur mit integriertem Bugstrahlruder erhältlich.

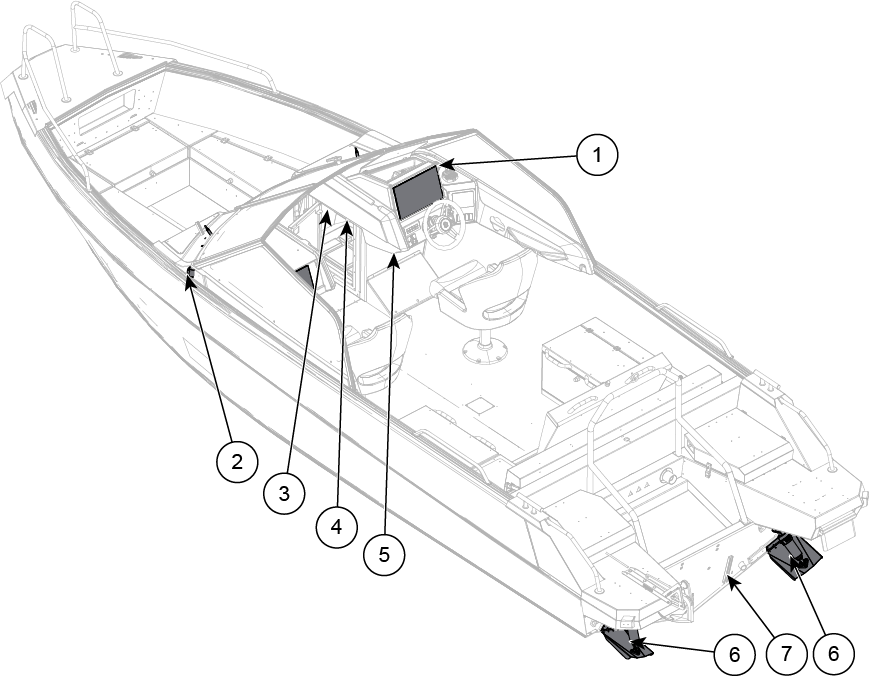

Abbildung 2. Buster Magnum/SuperMagnum elektrische Ausrüstung
1 | 12-V-Steckdose | 5 | Deckbeleuchtung |
2 | Navigationsleuchten | 6 | Trimmklappen |
3 | Heizung | 7 | Fischfinder |
4 | Zusätzliches Sicherungspanel |
