6.1.1 Kontrollenhetenes plasseringer

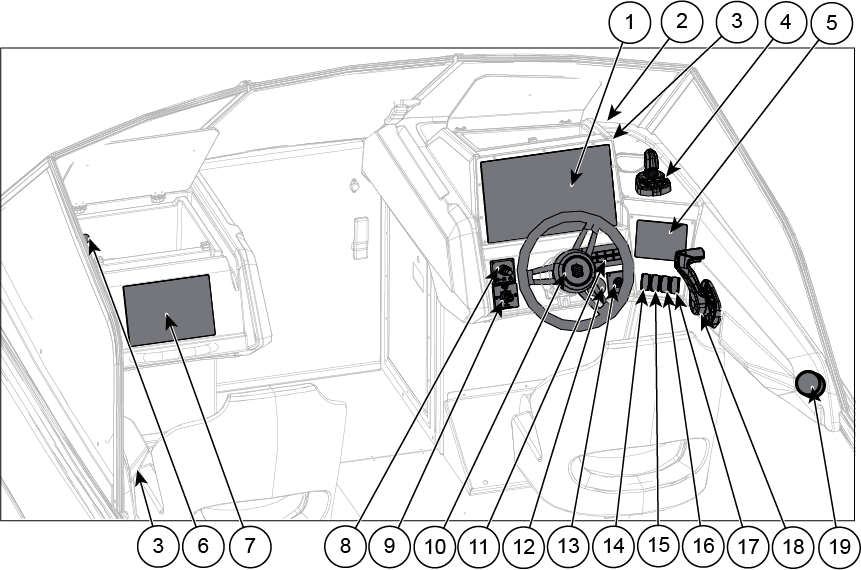

Figur 1. Buster Magnum/SuperMagnum styrestasjonskontroller
1 | Buster Q | 11 | Autopilot-kontrollpanel |
2 | AIS-antenne | 12 | Kontrollpanel for varmeapparat |
3 | 12 V uttak | 13 | Strøm- og startknapper |
4 | Manøvreringsjoystick | 14 | Bryter for posisjonslanterner |
5 | CL-5-berøringsskjerm | 15 | Dekkslysbryter |
6 | USB-kontakt | 16 | Lensepumpebryter |
7 | Buster Q+ * | 17 | Bryter for vindusviskere |
8 | Kontrollpanel for baugpropell | 18 | Fjernkontroll og nødbryter |
9 | Kontroll for trimplan | 19 | GPS-antenne |
10 | Ratt |
* Kun tilgjengelig for Buster SuperMagnum

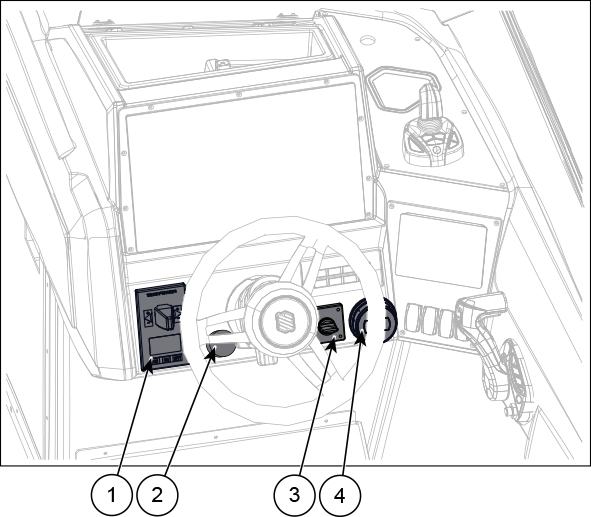

Figur 2. Styrestasjonskontroller når utstyrt med integrert baugpropell
1 | Kontrollpanel for baugpropell | 3 | Strøm- og startknapper |
2 | Kontrollpanel for varmeapparat | 4 | Kontroll for trimplan |
