9.5.1 Placering av elektrisk utrustning

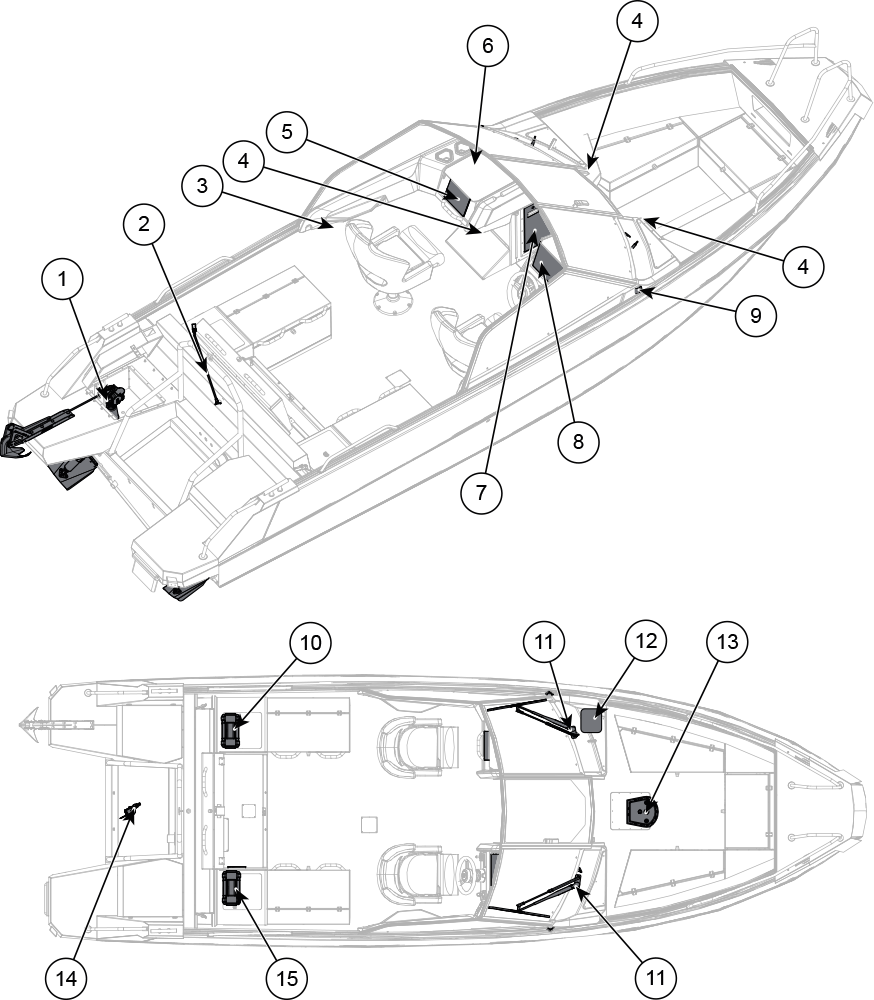

Figur 1. Buster Magnum/SuperMagnum - elektrisk utrustning
1 | Ankarspel | 9 | Navigationsljus |
2 | Ljusmast | 10 | Servicebatteri |
3 | 12 V-uttag | 11 | Vindrutetorkare |
4 | Däckljus | 12 | Kontrollenhet för bogpropellerns effekt * |
5 | Buster Q+ | 13 | Bogpropeller |
6 | USB-uttag | 14 | Länspump |
7 | Frys | 15 | Huvudbatteri |
8 | Buster Q |
* Endast tillgänglig med integrerad bogpropeller.
Figur 2. Buster Magnum/SuperMagnum - elektrisk utrustning
1 | 12 V-uttag | 5 | Däckljus |
2 | Navigationsljus | 6 | Trimroder |
3 | Kabinvärmare | 7 | Fiskfinnare |
4 | Extra säkringspanel |
